Kippdübel für Hohlräume & Deckenabhängungen - in M4 bis M10
- ✓ Breitflächige Lastverteilung
- ✓ Sofortige Belastbarkeit
- ✓ Einfache Montage
Wenn Sie vor der Herausforderung stehen, schwere Lasten an Hohlwänden, Gipskartonplatten oder abgehängten Decken zu befestigen, sind Kippdübel die professionelle Lösung. Bei SMK Meister bieten wir Ihnen hochwertige Kippdübel in den Größen M3, M4, M5, M6, M8 und M10, die durch ihre intelligente Konstruktion und zuverlässige Lastverteilung überzeugen.
Kippdübel zeichnen sich durch ihren einzigartigen Kippmechanismus aus, der eine breitflächige Druckverteilung auf der Rückseite des Hohlraums ermöglicht. Dies macht sie zur ersten Wahl für anspruchsvolle Befestigungsaufgaben in Trockenbau, Sanitärinstallationen und bei der Montage von Elektroinstallationen. Unsere Kippdübel entsprechen zertifizierten Qualitätsstandards und werden in unserem hochmodernen Maschinenpark gefertigt.
Fakten zum Kippdübel
Kippdübel für Hohlraumbefestigung - KV8 bis KV10 und Schwerlast-Kippdübel K10 und K10 mini
M4, M5, M6, M8, M10
Verzinkter Stahl, optional Edelstahl
Gipskartonplatten, Hohlblocksteine, Gipsfaserplatten, Spanplatten, abgehängte Decken
Je nach Größe 0,3 kN bis 13,0 kN (Bruchlastwerte)
Je nach Ausführung (siehe Unterseiten der Ausführungen)
- K4 - K8 (zur Unterseite - hier mehr erfahren)
- KV8 & KV10 (zur Unterseite - hier mehr erfahren)
- K10 & K10 Mini (zur Unterseite - hier mehr erfahren)
Vorteile des Kippdübels bei SMK Meister
Maximale Tragkraft durch optimale Lastverteilung
Der Kippdübel verteilt die Last großflächig auf der Rückseite der Hohlraumwand. Dies ermöglicht deutlich höhere Traglasten als herkömmliche Spreizdübel und sorgt für höchste Maßhaltigkeit bei der Befestigung.
Schnelle und werkzeuglose Installation
Bei SMK Meister setzen wir auf benutzerfreundliche Lösungen. Der Kippdübel lässt sich ohne Spezialwerkzeug montieren - herkömmliches Werkzeug genügt für die sichere Installation.
Vielseitig einsetzbar für verschiedene Hohlräume
Ob Gipskarton, Gipsfaser oder Spanplatten - unsere Kippdübel eignen sich für nahezu alle Hohlraummaterialien. Die verschiedenen Größen von M3 bis M10 decken sämtliche Anwendungsbereiche ab.
Korrosionsbeständige Ausführungen verfügbar
Für Feuchträume oder Außenbereiche bieten wir Kippdübel in Edelstahl-Ausführungen. Diese gewährleisten langfristige Sicherheit auch unter anspruchsvollen Bedingungen.
Sofort belastbar nach Montage
Nach dem Einschrauben ist der Kippdübel unmittelbar belastbar. Sie sparen Zeit und können Ihre Projekte ohne Wartezeiten fortführen - ein echter Vorteil auf jeder Baustelle.
Wichtige Informationen zum Kippdübel
Was ist ein Kippdübel und wie funktioniert der Kippmechanismus?
Ein Kippdübel ist eine Hohlraumbefestigung, die aus einer Gewindestange mit einem klappbaren Metallkörper besteht. Bei der Montage wird der Kippdübel durch das vorgebohrte Loch in der Hohlraumwand gesteckt. Sobald der Metallkörper den Hohlraum hinter der Wand erreicht, klappt er durch Schwerkraft auf und legt sich flächig an die Rückseite der Platte an. Beim Anziehen der Schraube wird die Last über die große Auflagefläche verteilt, was für hohe Tragkraft sorgt.
Wann setze ich Kippdübel statt normaler Spreizdübel ein?
Kippdübel sind die erste Wahl bei Hohlraumbefestigungen, während normale Spreizdübel für Vollmaterialien wie Beton oder Vollziegel konzipiert sind. Setzen Sie Kippdübel ein, wenn Sie in Gipskartonwänden, abgehängten Decken oder anderen Hohlraummaterialien befestigen möchten. Besonders bei höheren Lasten wie Hängeschränken, Sanitäranlagen oder Elektroinstallationen zeigen Kippdübel ihre Überlegenheit gegenüber einfachen Kunststoffdübeln.
Was ist der Unterschied zwischen Federklappdübel und Kippdübel?
Während beide für Hohlräume geeignet sind, unterscheiden sie sich in der Konstruktion. Federklappdübel haben zwei gefederte Flügel, die sich beim Durchstecken automatisch aufklappen. Kippdübel hingegen verfügen über einen Metallkörper, der kippt, sobald er den Hohlraum erreicht. Federklappdübel benötigen in der Regel weniger Hohlraumtiefe. Kippdübel bieten bei größeren Ausführungen wie dem Kippdübel M8 oder Kippdübel M10 oft höhere Traglasten. Bei SMK Meister beraten wir Sie gerne, welche Lösung für Ihr Projekt optimal ist.
Welche Sonderlösungen bietet SMK (z.B. für Montage von oben)?
Durch über 50 Jahre Erfahrung in der Befestigungstechnik können wir bei SMK Meister auch Sonderlösungen anbieten. Für spezielle Anforderungen wie die Montage von oben nach unten, besondere Gewindelängen oder Ausführungen in speziellen Korrosionswiderstandsklassen sprechen Sie uns an. Unser Experten-Team entwickelt gemeinsam mit Ihnen die passende Lösung. Auch für den Einsatz in besonders dicken Wänden oder bei außergewöhnlichen Lastanforderungen finden wir die richtige Befestigungslösung.
Welche Ausführungen des Kippdübels gibt es bei SMK Meister?
Standard-Kippdübel K4–K8:
Sind die Universallösung für Hohlwände, Hohldecken und Sandwichelemente – verfügbar von M4 bis M8 mit Bruchlastwerten bis 13,0 kN.
Hier mehr über den Kippdübel K4–K8 erfahren

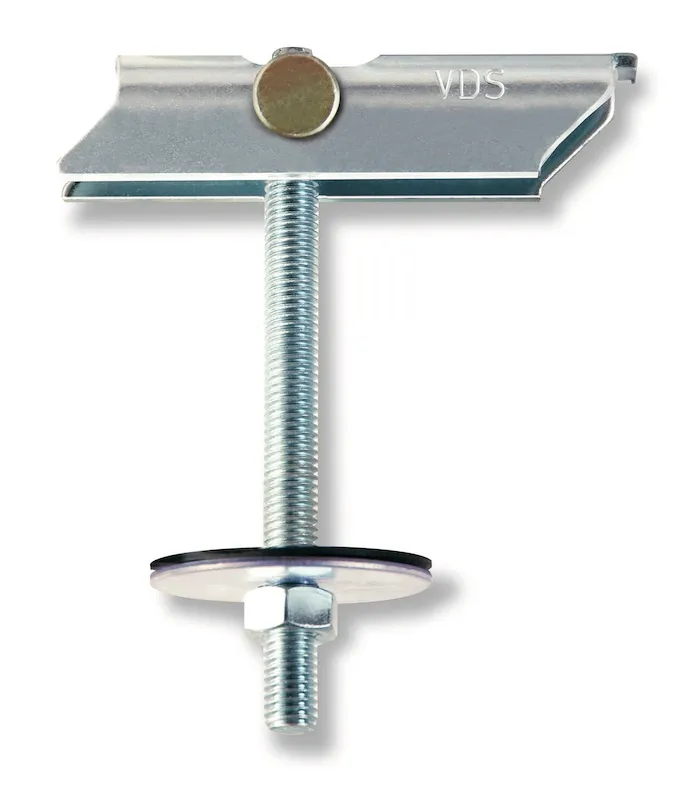

Kippdübel KV 8 & KV 10:
Sind speziell für Trapezblechdecken konzipiert, mit VdS- und FM-Zulassung – ideal für Brandschutzanlagen, Rohre und Lüftungskanäle.
Hier mehr über den Kippdübel KV 8 & KV 10 erfahren
Schwerlast-Kippdübel K10 & K10 Mini:
Überzeugen mit großer Auflagefläche und 12 kN Bruchlast für weiche Baustoffe und Schwerlastanwendungen. Der K10 mini ist die kompakte Variante für geringere Wandstärken.
.webp)
Montage des Kippdübels
Vorbereitung/Werkzeugbedarf
Für die fachgerechte Montage von Kippdübeln benötigen Sie lediglich eine Bohrmaschine mit passendem Bohrer entsprechend der Tabellenwerte sowie einen Schraubendreher oder Maulschlüssel. Stellen Sie vor Beginn sicher, dass ausreichend Hohlraumtiefe hinter der Wand vorhanden ist. Prüfen Sie die Wandstärke und wählen Sie die passende Dübelgröße. Für den Kippdübel M6 benötigen Sie beispielsweise einen 17-mm-Bohrer und mindestens 70 mm Hohlraumtiefe.
Durchführung der Montage
Bohren Sie zunächst ein Loch im angegebenen Durchmesser durch die Hohlraumwand. Achten Sie darauf, dass das Bohrloch sauber und gratfrei ist. Führen Sie nun den Kippdübel mit aufgeklapptem Spreizmechanismus durch das Bohrloch. Sobald der Kippmechanismus den Hohlraum erreicht, klappt er auf und legt sich flächig an die Rückseite der Platte. Der Kippdübel zieht sich dabei fest an die Wand und ist sofort belastbar. Bei SMK Meister garantieren wir durch höchste Maßhaltigkeit eine präzise Passform.
Nachbereitung/Prüfung
Nach der Montage sollten Sie die Befestigung prüfen, indem Sie leicht an der Konstruktion ziehen. Der Kippdübel darf sich nicht drehen oder lockern. Achten Sie darauf, dass die Mutter oder der Schraubenkopf fest anliegt. Bei Bedarf können Sie die Position noch nachjustieren, solange die endgültige Last noch nicht aufgebracht wurde.
Was uns ausmacht
ISO-Zertifizierung
Qualität ist bei uns kein Versprechen, sondern ein nachgewiesener Standard. Unsere ISO-Zertifizierung belegt, dass wir in allen Fertigungsbereichen – von der Blechbearbeitung bis zur Befestigungstechnik – höchste Qualitätsanforderungen konsequent einhalten.
Zuverlässigkeit und Termintreue
Auf uns können Sie sich verlassen – nicht nur bei der Qualität, sondern auch beim Termin. Seit über 50 Jahren wissen unsere Kunden: Was wir zusagen, halten wir. Pünktliche Lieferung ist für uns kein Bonus, sondern selbstverständlicher Teil unserer Leistung.
Hochflexible Unternehmensstruktur
Als familiengeführtes Unternehmen reagieren wir schnell und unbürokratisch auf Ihre Anforderungen. Kurze Entscheidungswege und ein eingespieltes Team ermöglichen es uns, auch kurzfristige Aufträge, Sonderlösungen und wechselnde Anforderungen zuverlässig umzusetzen.
Innovationen in der Befestigungstechnik
Unser Produktportfolio in der Befestigungstechnik wächst stetig – getrieben von echten Anforderungen aus der Praxis. Ob Kippdübel, Schwerlast-Klappdübel Big M oder Balkonfix: Viele unserer Produkte entstanden in enger Zusammenarbeit mit Kunden und sind das Ergebnis jahrzehntelanger Entwicklungsarbeit.
Zugelassene und geprüfte Produkte
Unsere Befestigungslösungen sind nicht nur erprobt, sondern offiziell zugelassen und geprüft. Damit erhalten Sie Produkte, auf die Sie in sicherheitsrelevanten Anwendungen – etwa in der Bau- und Fassadentechnik – blind vertrauen können.
Offen für individuelle Kundenprojekte
Standardlösungen sind ein guter Anfang – aber nicht immer die beste Antwort. Wir nehmen uns die Zeit, Ihre spezifischen Anforderungen zu verstehen, und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen in der Blech- und Befestigungstechnik.
FAQ - Häufige Fragen zum Kippdübel
Kann ich auch schwere Lasten (z.B. Boiler, Lüftung) befestigen?
Ja, für schwere Lasten empfehlen wir den Kippdübel M8 oder Kippdübel M10, die Bruchlasten von bis zu 13 kN erreichen. Wichtig ist jedoch, dass Sie die Nennlast unter Berücksichtigung des Sicherheitsfaktors und des Untergrundes berechnen. Bei kritischen Anwendungen wie Boilern oder Lüftungsanlagen sollten mehrere Kippdübel verwendet werden, um die Last zu verteilen.
Welche Gewindelänge benötige ich für meine Plattenstärke?
Die benötigte Gewindelänge hängt von der Plattenstärke und der gewünschten freien Gewindelänge ab. Als Faustregel gilt: Gewindelänge = Plattenstärke + gewünschte freie Länge + Reservelänge für Mutter und Unterlegscheibe. Bei SMK Meister sind Standardlängen verfügbar, auf Anfrage fertigen wir auch Sondergewindelängen.
Kann ich den Kippdübel wieder entfernen?
Ja, Kippdübel können wieder entfernt werden, indem Sie die Gewindestange vollständig herausdrehen. Der Kippmechanismus fällt dann in den Hohlraum. Dies ist ein Vorteil gegenüber vielen anderen Befestigungssystemen und macht Kippdübel zu einer flexiblen Lösung.
Brauche ich spezielles Werkzeug für die Montage?
Nein, für die Montage von Kippdübeln benötigen Sie kein Spezialwerkzeug. Eine handelsübliche Bohrmaschine und ein passender Schraubendreher oder Maulschlüssel genügen. Dies macht die Montage besonders wirtschaftlich und unkompliziert.
Sind Sonderlängen für extrem dicke Wände lieferbar?
Ja, bei SMK Meister bieten wir auch Sonderanfertigungen an. Durch unseren hochmodernen Maschinenpark können wir Kippdübel mit speziellen Gewindelängen für außergewöhnlich dicke Wände oder spezielle Anforderungen fertigen. Kontaktieren Sie uns für individuelle Lösungen.
Funktionieren die Dübel auch in senkrechten Wänden?
Ja, Kippdübel funktionieren sowohl in horizontalen Decken als auch in senkrechten Wänden zuverlässig. Der Kippmechanismus ist so konstruiert, dass er in jeder Einbaulage seine volle Funktion entfaltet. Die breitflächige Lastverteilung sorgt in allen Positionen für sichere Befestigung, jedoch darf bei der senkrechten Montage nicht auf die angegebenen Bruchlastwerte zurückgegriffen werden
Welche Größen, Bruchlastwerte, Zertifizierungen und Maße haben die Kippdübel.
Informationen zu den genauen Werten, Maßen und Zertifizierungen finden Sie auf den Unterseiten der jeweiligen Ausführung. Die Varianten sind am Anfang der Seite in der Faktenübersicht verlinkt.
