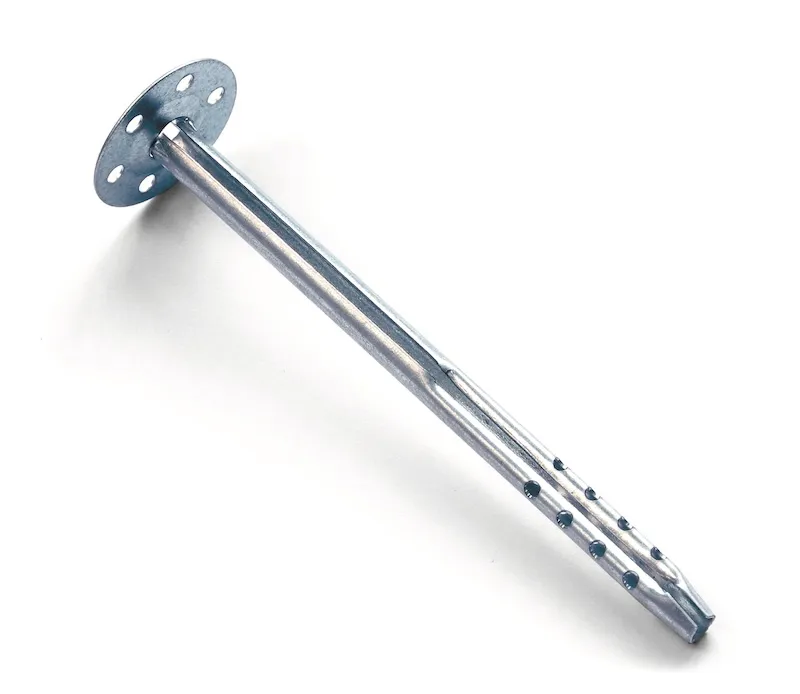

Isolierplattendübel ID aus Metall für Dämmstoff & Brandschutz
- ✓ Brandschutz bis F120
- ✓ Universelle Einsetzbarkeit
- ✓ Kein Ausknicken
Bei SMK Meister bieten wir Ihnen mit dem Isolierplattendübel ID eine professionelle Lösung für die sichere und dauerhafte Befestigung von Dämmstoffen. Unser Isolierplattendübel eignet sich ideal für die Montage selbsttragender Dämmplatten auf unterschiedlichsten Untergründen und überzeugt durch seine einfache Handhabung sowie zuverlässige Verankerung.
Fakten zu Isolierplattendübel
Metallischer Isolierplattendübel mit Spreizmechanik
Längen von 90 mm bis 300 mm für Dämmstoffdicken 0-250 mm
Stahl, feuerverzinkt oder Edelstahl (VA)
Beton ≥B15, Vollziegel, Kalksandstein, Porenbeton ohne Vorbohren
0,1 kN Bemessungs-Wiederstand in gerissenem und ungerissenem Beton
Feuerwiderstandsklasse bis F120 nach Prüfbericht von DIBT
Vorteile des Isolierplattdübels bei SMK Meister
Einteiliges Befestigungselement
Unser Isolierplattendübel besteht aus einem durchgehenden Metallteil ohne lose Komponenten. Dies garantiert Ihnen eine zuverlässige Montage ohne Verlustgefahr von Kleinteilen und eine gleichbleibend hohe Befestigungsqualität.
Spannhülsen-Prinzip für sichere Verankerung
Der Tellerdübel arbeitet nach dem bewährten Spannhülsen-Prinzip. Beim Einschlagen verspannt sich der Dübel im Bohrloch und bildet eine kraftschlüssige Verbindung mit dem Untergrund. Diese Technik gewährleistet höchste Haltekräfte.
Kein Ausknicken während der Montage
Dank der stabilen Metallkonstruktion knickt unser Isolierplattendübel selbst bei tiefen Bohrungen nicht aus. Sie können den Dübel problemlos einschlagen, ohne dass er sich verbiegt oder seine Position verändert.
Minimaler Bohraufwand
Mit nur 8 mm Bohrlochdurchmesser arbeitet der Isolier-Plattendübel äußerst materialschonend. Der geringe Eingriff in den Untergrund reduziert Staub, Aufwand und potenzielle Schäden am Baukörper erheblich.
Große Auswahl an Längen
Bei SMK Meister erhalten Sie den Isolierplattendübel in acht verschiedenen Längen von 90 mm bis 300 mm. So finden Sie für jede Dämmstoffdicke von wenigen Zentimetern bis zu 250 mm die passende Lösung.
Wichtige Informationen zu Isolierplattendübel
Was ist ein Isolierplattendübel und wofür wird er eingesetzt?
Ein Isolierplattendübel ist ein spezielles Befestigungselement zur Montage von Dämmstoffen an Gebäudefassaden und Innenwänden. Bei SMK Meister produzieren wir diese ISO-Dübel aus hochwertigem Metall. Sie kommen überall dort zum Einsatz, wo selbsttragende, druckfeste Isolierstoffe sicher am Untergrund verankert werden müssen. Typische Anwendungen finden sich in der Fassadendämmung, bei Wärmedämmverbundsystemen und in der Innendämmung von Gebäuden. Der Isolierplattendübel durchdringt die Dämmplatte und verankert sich im tragenden Untergrund.
Welche Rolle spielt der Dübel beim Brandschutz von Fassaden (F120)?
In brandschutztechnisch anspruchsvollen Projekten spielt die Feuerwiderstandsfähigkeit aller Bauteile eine entscheidende Rolle. Unser Isolierplattendübel ist für die Feuerwiderstandsklasse F120 zugelassen. Das bedeutet, dass die Befestigung im Brandfall mindestens 120 Minuten lang ihre Funktion erfüllt und die Dämmplatte sicher hält. Diese Eigenschaft ist besonders wichtig bei mehrgeschossigen Gebäuden, öffentlichen Einrichtungen und überall dort, wo erhöhte Brandschutzanforderungen bestehen. Die entsprechenden Prüfberichte dokumentieren die Eignung für diese sicherheitskritischen Anwendungen.
Kann der Dübel für Isolierplatten eine Wärmebrücke erzeugen?
Als durchgehendes Metallelement kann ein Isolierplattendübel theoretisch eine minimale Wärmebrücke darstellen. Allerdings ist dieser Effekt bei unserem Produkt durch den geringen Querschnitt von nur 8 mm sehr begrenzt. Für höchste energetische Anforderungen bieten wir Ihnen zusätzlich Wärmeschutzkappen an. Diese Kappen decken den Dübel ab und unterbrechen die Wärmebrücke vollständig. Mit dieser Kombination erreichen Sie optimale Dämmwerte ohne Kompromisse bei der Befestigungssicherheit.
.webp)
Montage des Isolierplattendübels
Vorbereitung/Werkzeugbedarf
Für die fachgerechte Montage des Isolierplattendübels benötigen Sie lediglich eine Schlagbohrmaschine mit 8-mm-Steinbohrer, einen Hammer (ca. 500 g) sowie einen Staubsauger zur Bohrlochreinigung. Prüfen Sie vor Beginn, ob der gewählte Tellerdübel zur Dämmstoffdicke passt. Bei weichen Dämmstoffen empfehlen unsere Experten den zusätzlichen Einsatz des Tellers T80.
Durchführung der Montage
Bohren Sie zunächst durch die bereits montierte Dämmplatte in den Untergrund. Die erforderliche Bohrtiefe entnehmen Sie der Tabelle. Reinigen Sie das Bohrloch gründlich von Bohrstaub. Führen Sie dann den Isolierplattendübel durch die Dämmplatte und schlagen Sie ihn mit dem Hammer bündig ein, bis der Dübel fest im Untergrund sitzt. Durch die Spannhülsen-Wirkung verankert sich der Tellerdübel kraftschlüssig.
Nachbereitung/Prüfung
Nach dem Einschlagen sollte der Dübelplan mit der Dämmplattenoberfläche abschließen. Prüfen Sie die feste Verankerung durch leichtes Ziehen. Bei Bedarf können Sie nun die optionalen Wärmeschutzkappen aufsetzen. Der Isolierplattendübel ist sofort belastbar.
Was uns ausmacht
ISO-Zertifizierung
Qualität ist bei uns kein Versprechen, sondern ein nachgewiesener Standard. Unsere ISO-Zertifizierung belegt, dass wir in allen Fertigungsbereichen – von der Blechbearbeitung bis zur Befestigungstechnik – höchste Qualitätsanforderungen konsequent einhalten.
Zuverlässigkeit und Termintreue
Auf uns können Sie sich verlassen – nicht nur bei der Qualität, sondern auch beim Termin. Seit über 50 Jahren wissen unsere Kunden: Was wir zusagen, halten wir. Pünktliche Lieferung ist für uns kein Bonus, sondern selbstverständlicher Teil unserer Leistung.
Hochflexible Unternehmensstruktur
Als familiengeführtes Unternehmen reagieren wir schnell und unbürokratisch auf Ihre Anforderungen. Kurze Entscheidungswege und ein eingespieltes Team ermöglichen es uns, auch kurzfristige Aufträge, Sonderlösungen und wechselnde Anforderungen zuverlässig umzusetzen.
Innovationen in der Befestigungstechnik
Unser Produktportfolio in der Befestigungstechnik wächst stetig – getrieben von echten Anforderungen aus der Praxis. Ob Kippdübel, Schwerlast-Klappdübel Big M oder Balkonfix: Viele unserer Produkte entstanden in enger Zusammenarbeit mit Kunden und sind das Ergebnis jahrzehntelanger Entwicklungsarbeit.
Zugelassene und geprüfte Produkte
Unsere Befestigungslösungen sind nicht nur erprobt, sondern offiziell zugelassen und geprüft. Damit erhalten Sie Produkte, auf die Sie in sicherheitsrelevanten Anwendungen – etwa in der Bau- und Fassadentechnik – blind vertrauen können.
Offen für individuelle Kundenprojekte
Standardlösungen sind ein guter Anfang – aber nicht immer die beste Antwort. Wir nehmen uns die Zeit, Ihre spezifischen Anforderungen zu verstehen, und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen in der Blech- und Befestigungstechnik.
FAQ - Häufige Fragen zum Isolierplattendübel
Hält der Metalldübel auch in Porenbeton (Gasbeton)?
Ja, unser Isolierplattendübel eignet sich ausdrücklich für Porenbeton der Festigkeitsklasse G2 ohne Vorbohren. Die empfohlene Last beträgt auch hier 0,1 kN. Das Spannhülsen-Prinzip des Tellerdübels funktioniert auch in diesem leichteren Baustoff zuverlässig.
Wozu dienen die optionalen Wärmeschutzkappen?
Die Wärmeschutzkappen in den Durchmessern 54 mm und 38 mm decken den metallischen Isolierplattendübel vollständig ab. Dadurch wird jede potenzielle Wärmebrücke eliminiert. Wir bieten die Kappen in Weiß, Beige und Grau an, sodass Sie sie optisch an Ihre Fassade anpassen können. Eine Vormontage ist auf Anfrage möglich.
Was ist die minimale und maximale Dämmstoffdicke?
Mit unserem Sortiment decken wir Dämmstoffdicken von wenigen Millimetern bis 250 mm ab. Der kürzeste Tellerdübel ID 30 eignet sich für Dämmplatten von 0-40 mm, der längste ID 250 für Stärken von 200-250 mm. Für Zwischengrößen stehen Ihnen sechs weitere Varianten zur Verfügung.
Wie viele Dübel werden pro Quadratmeter Fassade benötigt?
Die erforderliche Anzahl an Isolierplattendübeln pro Quadratmeter hängt von der Dämmstoffart, der Windlast und den bauaufsichtlichen Anforderungen ab.
Gibt es unterschiedliche Tellergrößen und wofür?
Ja, bei SMK Meister bieten wir den Teller T80 mit 85 mm Außendurchmesser an. Dieser kommt bei weichen Dämmstoffen zum Einsatz und verhindert, dass der Isolierplattendübel in das Material einsinkt. Bei selbsttragenden, druckfesten Dämmplatten kann auf den Teller verzichtet werden.
Kann der Dübel eingeputzt werden?
Ja, der Isolierplattendübel kann problemlos überputzt werden. Bei Fassadensystemen empfehlen wir jedoch die Verwendung unserer Wärmeschutzkappen. Diese schaffen eine ebene Oberfläche und optimieren die Dämmwirkung. Der Tellerdübel verschwindet so vollständig unter Putz oder Oberputz.
