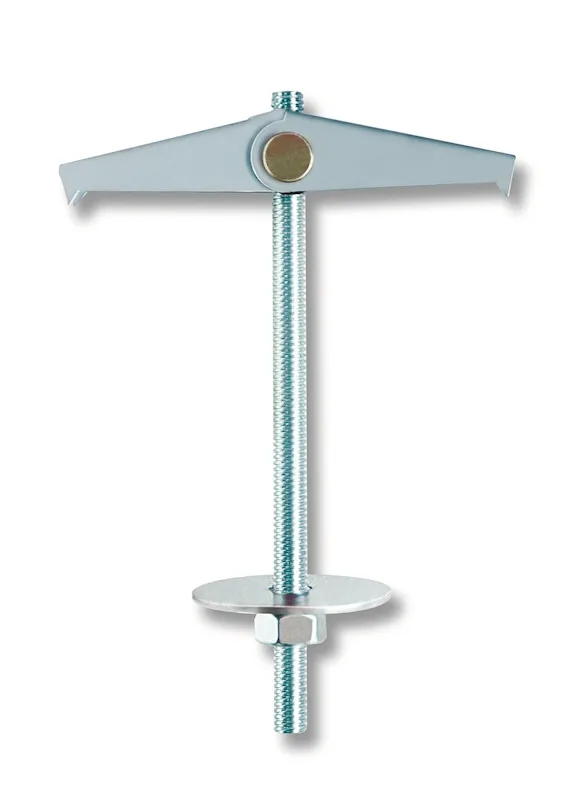

Federklappdübel für Hohlraum, Hohlraumdecke & Wand - in M3 bis M6 und M10
- ✓ Einfache Montage ohne spezielles Werkzeug
- ✓ Sofort nach der Montage belastbar
- ✓ Geringe Hohlraumtiefe
Wenn Sie eine sichere und zuverlässige Befestigung in Hohlräumen benötigen, sind Federklappdübel die perfekte Lösung. Bei SMK Meister bieten wir Ihnen hochwertige Federklappdübel für die professionelle Montage an Hohlwänden, Hohlraumdecken, abgehängten Decken und diversen Sandwichelementen.
Durch mehr als 50 Jahre Branchen-Erfahrung verstehen wir bei SMK Meister die Anforderungen an moderne Befestigungstechnik und entwickeln Lösungen, die höchste Maßhaltigkeit und Qualität garantieren.
Der Federklappdübel zeichnet sich durch seinen innovativen Feder-Mechanismus aus, der eine breitflächige Druckverteilung im Hohlraum ermöglicht. Dies führt zu einer hohen Tragfähigkeit und Sicherheit Ihrer Konstruktion. Ob für leichte Abhängungen oder anspruchsvolle Installationen – unser Federklappdübel bietet Ihnen die Flexibilität und Zuverlässigkeit, die Sie für Ihre Projekte benötigen.
Fakten zum Federklappdübel
Federklappdübel mit Feder-Mechanismus
M3 bis M6, Gewindelängen 60 mm bis 100 mm
Verzinkt, optional in Edelstahl erhältlich
Hohlwände, Hohlraumdecken, abgehängte Decken, Gipskarton, Sandwichelemente
Bis zu 2,4 kN (je nach Größe)
Nach geltenden Qualitätsstandards geprüft
Vorteile des Federklappdübels bei SMK Meister
Qualität direkt vom Hersteller
Als langjähriger Spezialist für Befestigungstechnik im Großraum Stuttgart produzieren wir mit höchster Präzision. Unser hochmoderner Maschinenpark und unsere Experten-Teams garantieren Ihnen gleichbleibend hohe Qualität – Made in Germany.
Schnelle und unkomplizierte Montage
Die Montage unseres Federklappdübels ist denkbar einfach: Sie bohren das Loch, stecken den Dübel durch – und schon ist die Befestigung fertig. Kein aufwendiges Vorbereiten, kein kompliziertes Werkzeug – einfach effizient arbeiten.
Sofortige Belastbarkeit
Nach dem Festziehen der Gewindestange ist der Federklappdübel M6 oder Federklappdübel M8 sofort voll belastbar. Sie müssen keine Aushärtezeiten abwarten und können direkt mit Ihrer Arbeit fortfahren – ein echter Zeitvorteil auf der Baustelle.
Universell einsetzbar
Egal ob Sie an einer Hohlraumdecke, Gipskartonwand oder einem Sandwichelement befestigen möchten – der Federklappdübel ist für verschiedene Untergründe geeignet. Seine Vielseitigkeit macht ihn zum unverzichtbaren Helfer in der Befestigungstechnik.
Minimale Hohlraumtiefe erforderlich
Im Vergleich zu anderen Hohlraumdübeln benötigt der Federklappdübel nur eine geringe Hohlraumtiefe. Dies macht ihn besonders flexibel einsetzbar, auch bei begrenzten Platzverhältnissen hinter der Wand oder Decke.
Wichtige Informationen/Fragen zu Federklappdübel
Wie funktioniert der Feder-Mechanismus des Dübels im Hohlraum?
Der Federklappdübel besitzt einen cleveren Mechanismus: Zunächst führen Sie den zusammengeklappten Dübel durch das gebohrte Loch in den Hohlraum. Sobald der Dübel die Rückseite der Wand oder Decke passiert hat, klappen die gefederten Flügel automatisch auf. Beim Anziehen der Gewindestange zieht sich der Dübel gegen die Rückseite der Wand und erzeugt so eine flächige Kraftverteilung. Die Feder sorgt dafür, dass die Klapparme stets unter Spannung stehen und sich fest an das Material anpressen. Dies gewährleistet eine sichere und dauerhafte Verankerung, selbst bei dynamischen Belastungen.
Worin liegt der Vorteil des Federklappdübels gegenüber normalen Kippdübeln?
Der entscheidende Vorteil des Federklappdübels liegt in der automatischen Funktion und der optimierten Krafteinleitung. Während bei herkömmlichen Kippdübeln die Klappmechanik oft manuell gesteuert werden muss, öffnet sich der Federklappdübel selbstständig. Zudem sorgt die Federkraft für eine konstante Vorspannung, die auch bei Vibrationen oder Bewegungen erhalten bleibt.
Ein weiterer Pluspunkt: Der Federklappdübel ist oft in kleineren Abmessungen erhältlich und benötigt weniger Hohlraumtiefe.
Welche Varianten (mit Haken, Öse, Gewindestange) gibt es?
Bei SMK Meister erhalten Sie Federklappdübel in verschiedenen Ausführungen, abgestimmt auf Ihre spezifischen Anforderungen. Der klassische Federklappdübel wird mit Rändelmutter geliefert und ermöglicht die Befestigung mit Standard-Gewindestangen. Für spezielle Anwendungen bieten wir den Federklappdübel mit Haken – ideal zum Aufhängen von Rohrleitungen, Kabeltrassen oder Lampen. Die Variante mit Sechskantmutter und U-Scheibe eignet sich hervorragend für durchgesteckte Befestigungen. Darüber hinaus können wir Ihnen auf Anfrage auch Sonderausführungen mit Ösen oder individuellen Gewindelängen anbieten. Unsere langjährige Erfahrung als Hersteller ermöglicht es uns, auch Kleinserien mit kundenspezifischen Anforderungen kurzfristig zu realisieren.
.webp)
Montage
Vorbereitung/Werkzeugbedarf
Für die Montage des Federklappdübels benötigen Sie nur wenige Werkzeuge: einen Bohrer mit dem passenden Durchmesser (siehe Tabelle), eine Bohrmaschine und einen Schraubenschlüssel oder Gabelschlüssel zum Festziehen der Mutter. Prüfen Sie zunächst die Wandbeschaffenheit und stellen Sie sicher, dass ausreichend Hohlraumtiefe vorhanden ist. Markieren Sie die Bohrstelle präzise und überprüfen Sie, dass sich keine Leitungen oder Rohre hinter der Wand befinden. Bei SMK Meister empfehlen unsere Experten, stets die angegebenen Bohrdurchmesser einzuhalten, um optimale Haltewerte zu erreichen.
Durchführung der Montage
Die Montage erfolgt in wenigen Schritten: Bohren Sie zunächst das Loch mit dem vorgesehenen Durchmesser durch die Wand oder Decke. Achten Sie darauf, dass die Bohrtiefe ausreichend ist, damit der Federklappdübel vollständig eingeführt werden kann. Führen Sie nun den zusammengeklappten Federklappdübel durch das Bohrloch, bis er vollständig im Hohlraum verschwindet – Sie werden spüren, wenn die Federn auf der Rückseite aufklappen. Ziehen Sie anschließend die Gewindestange handfest an. Dabei zieht sich der aufgeklappte Dübel gegen die Rückseite der Wand und erzeugt die gewünschte flächige Kraftverteilung. Der Federklappdübel ist nun sofort belastbar.
Nachbereitung/Prüfung
Nach der Montage sollten Sie die Festigkeit der Verbindung überprüfen. Ziehen Sie die Mutter mit dem empfohlenen Drehmoment nach – unsere Experten-Teams bei SMK Meister geben Ihnen gerne Auskunft über die optimalen Anzugsmomente für Ihr spezifisches Projekt. Prüfen Sie durch leichtes Rütteln, ob der Federklappdübel sicher sitzt. Eine fachgerecht montierte Befestigung sollte keinerlei Bewegung zeigen. Bei Bedarf können Sie die Position durch Drehen der Gewindestange noch minimal korrigieren. Dokumentieren Sie bei größeren Projekten die verwendeten Dübel und deren Position – dies erleichtert spätere Wartungsarbeiten oder Erweiterungen.
Was uns ausmacht
ISO-Zertifizierung
Qualität ist bei uns kein Versprechen, sondern ein nachgewiesener Standard. Unsere ISO-Zertifizierung belegt, dass wir in allen Fertigungsbereichen – von der Blechbearbeitung bis zur Befestigungstechnik – höchste Qualitätsanforderungen konsequent einhalten.
Zuverlässigkeit und Termintreue
Auf uns können Sie sich verlassen – nicht nur bei der Qualität, sondern auch beim Termin. Seit über 50 Jahren wissen unsere Kunden: Was wir zusagen, halten wir. Pünktliche Lieferung ist für uns kein Bonus, sondern selbstverständlicher Teil unserer Leistung.
Hochflexible Unternehmensstruktur
Als familiengeführtes Unternehmen reagieren wir schnell und unbürokratisch auf Ihre Anforderungen. Kurze Entscheidungswege und ein eingespieltes Team ermöglichen es uns, auch kurzfristige Aufträge, Sonderlösungen und wechselnde Anforderungen zuverlässig umzusetzen.
Innovationen in der Befestigungstechnik
Unser Produktportfolio in der Befestigungstechnik wächst stetig – getrieben von echten Anforderungen aus der Praxis. Ob Kippdübel, Schwerlast-Klappdübel Big M oder Balkonfix: Viele unserer Produkte entstanden in enger Zusammenarbeit mit Kunden und sind das Ergebnis jahrzehntelanger Entwicklungsarbeit.
Zugelassene und geprüfte Produkte
Unsere Befestigungslösungen sind nicht nur erprobt, sondern offiziell zugelassen und geprüft. Damit erhalten Sie Produkte, auf die Sie in sicherheitsrelevanten Anwendungen – etwa in der Bau- und Fassadentechnik – blind vertrauen können.
Offen für individuelle Kundenprojekte
Standardlösungen sind ein guter Anfang – aber nicht immer die beste Antwort. Wir nehmen uns die Zeit, Ihre spezifischen Anforderungen zu verstehen, und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen in der Blech- und Befestigungstechnik.
FAQ - Häufige Fragen zu Federklappdübel
Welche Mindest-Hohlraumtiefe muss vorhanden sein?
Die erforderliche Hohlraumtiefe hängt von der Größe des Federklappdübels ab. Bei unserem Federklappdübel M6 beträgt die Mindest-Hohlraumtiefe etwa 35-44 mm. Die genauen Werte finden Sie in unserer technischen Tabelle. Beachten Sie, dass ausreichend Raum zum Aufklappen der Federarme vorhanden sein muss.
Klappt der Dübel auch in Dämmmaterial auf?
Der Federklappdübel benötigt einen freien Hohlraum, um vollständig aufzuklappen. Bei vollständig ausgefüllten Hohlräumen mit Dämmmaterial kann die Funktion beeinträchtigt sein.
Welche Gewindelänge brauche ich bei doppelter Beplankung?
Bei doppelter Beplankung müssen Sie die Gesamtdicke der Wandkonstruktion berücksichtigen. Die Gewindelänge sollte mindestens so lang sein wie die Summe aus beiden Plattenstärken plus der erforderlichen Einschraubtiefe (ca. 20-30 mm). Für Standardfälle mit doppelter Gipskartonbeplankung (2 x 12,5 mm = 25 mm) empfehlen wir Federklappdübel mit einer Gewindelänge von mindestens 70-90 mm. Unsere Experten helfen Ihnen gerne bei der Auswahl.
Gibt es den Dübel auch in Edelstahl für Feuchträume?
Ja, bei SMK Meister können Sie Federklappdübel auch in Edelstahl-Ausführung bestellen. Diese eignen sich besonders für Feuchträume, Außenbereiche oder chemisch belastete Umgebungen. Die Edelstahlvariante bietet maximale Korrosionsbeständigkeit und garantiert eine lange Lebensdauer auch unter anspruchsvollen Bedingungen. Sprechen Sie uns an – wir beraten Sie gerne zur optimalen Materialauswahl für Ihr Projekt.
Benötige ich spezielles Setzwerkzeug?
Nein, für die Montage des Federklappdübels benötigen Sie kein spezielles Setzwerkzeug. Eine handelsübliche Bohrmaschine mit passendem Bohrer und ein Standard-Schraubenschlüssel reichen völlig aus. Dies macht die Verarbeitung besonders einfach und kostengünstig. Durch die intuitive Handhabung sparen Sie Zeit auf der Baustelle und können sich auf höchste Maßhaltigkeit und Qualität verlassen.
