Kippdübel K4 bis K8 - für Hohlräume & Deckenabhängungen

50
+
Jahre Erfahrung & Expertise
1250
+
Kunden weltweit
100
%
MEISTERhafte Qualität
Kontakt
Anrufen
Telefon
07443 - 2408 030
Standort
Lombacher Str. 53
72293 Glatten
E-Mail
info@smk-meister.de
01

Fakten zum Kippdübel K4 bis K8

Produkttyp:

Kippdübel für Hohlraumbefestigung - K4 bis K8

Abmessungen:

M4, M5, M6, M8

Material(ien):

Verzinkter Stahl, optional Edelstahl

Untergründe:

Gipskartonplatten, Hohlblocksteine, Gipsfaserplatten, Spanplatten, abgehängte Decken

Tragkraft:

Je nach Größe 0,3 kN bis 13,0 kN (Bruchlastwerte)

Zertifizierungen:

Keine Zertifizierung; Falls Zertifizierung notwendig, Kippdübel KV8 & KV10 oder K10 & M10 Mini nutzen

Allgemeine Informationen zum Kippdübel

Für weitere allgemeingültige Informationen (auch für den K4 bis K8 gültig) klicken Sie auf unsere Übersichtseite Kippdübel - hier klicken)

Datenblatt & Produktvarianten
Hier klicken (PDF)

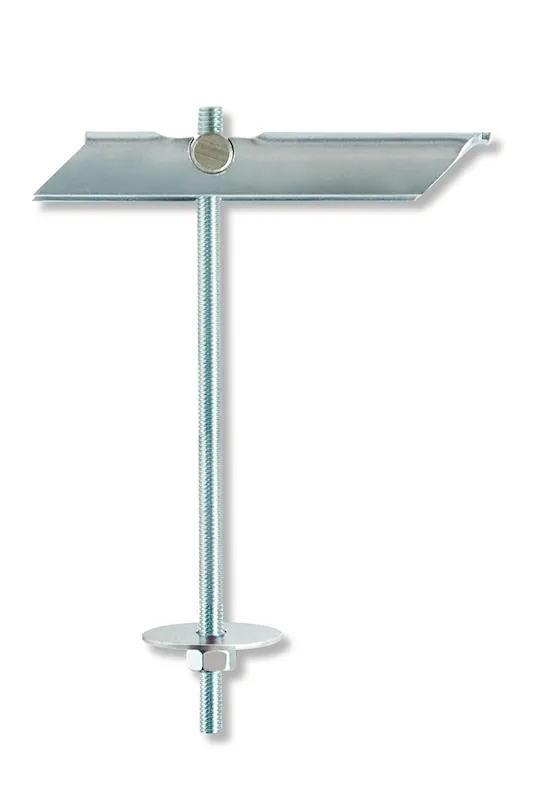

Metall-Kippdübel mit Schraube, Mutter und Unterlegscheibe vor weißem Hintergrund.
02

Vorteile des Kippdübels K4 bis K8 SMK Meister

Kontakt

Sonderanfertigungen ab Werk

Spezielle Ausführungen, wie beispielsweise Sondergewindelängen oder Kippdübel für die Montage von oben nach unten, sind auf Anfrage auch in Kleinserien kurzfristig lieferbar.

Skalierbare Tragkraft

Die Serie bietet passgenaue Lösungen für unterschiedlichste Anforderungen mit Bruchlastwerten von 0,3 kN bis zu 13,0 kN bei der Variante K8.

Integrierte Unterlegscheiben

Für eine sichere Montage werden die Dübel je nach Ausführung mit passenden U-Scheiben (20 mm Außendurchmesser beim M4, 30 mm ab M5) geliefert.

Sicherheit durch Flächenverteilung

Die Konstruktion der Klappflügel garantiert eine breitflächige Druckverteilung auf den Untergrund, was Ausbrüchen an der Hohlwand effektiv vorbeugt.

Spezialisiert auf Sandwichelemente

Neben klassischen Hohlwänden ist diese Serie ideal für die sichere Befestigung an abgehängten Decken und diversen Sandwichelementen geeignet.

03

Ausführungen, Lastwerte, Größen des Kippdübel K4 bis K8

Welch Ausführung des Kippdübsel KV4 bis KV8 gibt es bei SMK Meister?

Typ Gewinde Bohrloch Ø Hohlraumtiefe Bruchlast Verpackung
K4 M4 x 90 mm 14 mm 70 mm 3,5 kN 50 Stück
K4M M4 x 90 mm 14 mm 70 mm 3,5 kN 50 Stück
K5 M5 x 100 mm 15 mm 70 mm 5,0 kN 100 Stück
K6 M6 x 100 mm 17 mm 70 mm 6,3 kN 100 Stück
K6 x 150 M6 x 150 mm 17 mm 70 mm 6,3 kN 50 Stück
K8 M8 x 100 mm 20 mm 75 mm 13,0 kN 100 Stück
KH4 M4 x 70 mm 14 mm 70 mm 0,3* kN 50 Stück
KH5 M5 x 70 mm 15 mm 70 mm 0,8* kN 100 Stück
KH5 x 130 M5 x 80 mm 15 mm 70 mm 0,8* kN 100 Stück
KH6 M6 x 90 mm 17 mm 70 mm 1,0* kN 100 Stück
KH8 M8 x 90 mm 20 mm 75 mm 2,2* kN 50 Stück
K4Ö M4 x 70 mm 12 mm 70 mm 0,5* kN 50 Stück
K5Ö M5 x 70 mm 15 mm 70 mm 0,7* kN 50 Stück
K6Ö M6 x 95 mm 17 mm 70 mm 1,1* kN 50 Stück

Hinweis: Bruchlastwerte verstehen sich unter idealen Bedingungen. Die Nennlast ist entsprechend dem Sicherheitsfaktor und dem Untergrund zu berechnen. Mehr Informationen finden Sie im Produktdatenblatt.
