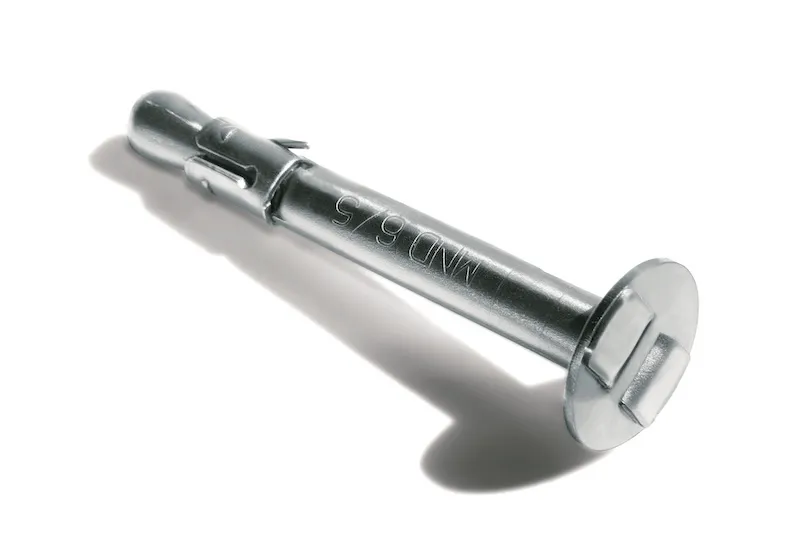

Nageldübel MND 6/45
- ✓ Hängende Vormontage möglich
- ✓ Minimaler Bohraufwand
- ✓ Nachspreizfunktion
Bei SMK Meister bieten wir Ihnen mit dem Nageldübel MND 6/45 eine innovative Befestigungslösung, die speziell für die anspruchsvolle Überkopf-Montage entwickelt wurde. Dieser patentierte Schlagdübel revolutioniert die Deckenmontage durch sein einzigartiges Konzept: Sie können das Anbauteil mit dem Dübel ins Bohrloch stecken, wodurch dieser sich selbst in Position hält – Ihre Hände bleiben frei zum Einschlagen. Durch über 50 Jahre Erfahrung in der Befestigungstechnik haben wir einen Nageldübel entwickelt, der höchste Sicherheitsstandards erfüllt und gleichzeitig die Montagezeit erheblich reduziert. Unser Experten-Team empfiehlt den MND 6/45 besonders für Installateure und Handwerker, die bei Deckenmontagen auf Effizienz und Zuverlässigkeit setzen.
Fakten zum Nageldübel
Befestigung von Latten, Metallprofilen und Kanthölzern
Holzkonstruktionen und Drahtabhängungen
Lochbänder und Schienensysteme
Holzwolle-Leichtbauplatten zur Deckenisolierung
Nageldübel / Schlagdübel
Gesamtlänge: 45 mm
Bohrlochdurchmesser: 6 mm
Bohrlochtiefe: 48 mm - tfix
Stahl verzinkt, optional in Edelstahl A2, Edelstahl A4 oder Werkstoff 1.4529
Beton (Festigkeitsklasse C20/25 bis C50/60)
1,43 kN
Feuerwiderstandsklasse F 120, CE-Kennzeichnung
Vorteile des Nageldübels bei SMK Meister
Revolutionäre Überkopf-Montage
Der größte Vorteil unseres Nageldübels liegt in der einzigartigen Montagetechnik. Sie stecken das Anbauteil mit dem Dübel ins Bohrloch – der Nageldübel hält selbstständig und Ihre Hände bleiben frei zum Einschlagen. Dies spart enorm viel Zeit und Nerven bei Deckenmontagen.
Minimaler Bohraufwand
Mit nur 6 mm Bohrlochdurchmesser gehört der MND 6/45 zu den Schlagdübeln mit dem geringsten Bohraufwand. Dies bedeutet weniger Staub, schnelleres Bohren und geringeren Werkzeugverschleiß bei Ihren Projekten.
Großer Kopf für sichere Schlagmontage
Der großzügig dimensionierte Dübel-Kopf bietet eine breite Aufschlagfläche für Hammer oder Setzwerkzeug. Dadurch wird das Einschlagen präzise und Sie vermeiden ein Abrutschen des Werkzeugs – besonders wichtig bei Überkopf-Arbeiten.
Geringe Bohrlochtiefe
Trotz hoher Tragkraft benötigt dieser Nageldübel für Trockenbau nur eine geringe Bohrlochtiefe. Dies schont die Bausubstanz und ermöglicht Befestigungen auch bei dünneren Deckenaufbauten.
Nachspreiz-Mechanismus
Der integrierte Konus mit Spange sorgt für ein kontinuierliches Nachspreizen im Bohrloch. Bei SMK Meister garantieren wir damit eine dauerhafte und sichere Verankerung, die auch langfristig zuverlässig hält.
Wichtige Informationen zum Nageldübel
Wofür wird der Nageldübel MND 6 (Deckennagel) verwendet?
Der MND 6/45 ist ein Spreizdübel für Vollmaterialien, der speziell für die Befestigung von nichttragenden Systemen an Decken konzipiert wurde. In der Praxis setzen Sie diesen Schlagdübel überall dort ein, wo schnelle und zuverlässige Deckenbefestigungen gefordert sind. Durch über 50 Jahre Erfahrung in der Befestigungstechnik haben wir die Anwendungsbereiche genau definiert: Ideal ist der Nageldübel für die Montage von Latten, Metallprofilen und Kanthölzern. Holzkonstruktionen für abgehängte Decken, Drahtabhängungen sowie diverse Schienensysteme lassen sich damit sicher befestigen. Bei SMK Meister empfehlen wir den Einsatz auch für Lochbänder und Holzwolle-Leichtbauplatten zur Deckenisolierung, wobei hier gegebenenfalls eine Unterlegscheibe verwendet werden sollte.
Wie spart der Nageldübel MND 6 Zeit bei der Überkopf-Montage?
Das revolutionäre Konzept unseres Nageldübels macht den Unterschied: Sie führen den Dübel durch das Anbauteil, stecken beides zusammen ins Bohrloch – und der Dübel hält sich selbst in Position. Ihre Hände sind frei zum Einschlagen mit Hammer oder Setzwerkzeug. Dies ist ein unschätzbarer Vorteil gegenüber herkömmlichen Schlagdübeln, bei denen Sie das Anbauteil oft mühsam mit einer Hand halten und gleichzeitig hämmern müssen. Unser Experten-Team hat berechnet, dass Sie durch diese Zeitersparnis bei größeren Deckenmontagen bis zu 30% schneller arbeiten können. Der große Kopf des Nageldübels bietet zudem eine breite Aufschlagfläche, sodass Sie präzise und kraftvoll einschlagen können, ohne abzurutschen.
Welchen Brandschutz bietet der Dübel?
Bei SMK Meister garantieren wir Ihnen, dass der Nageldübel MND 6/45 die Feuerwiderstandsklasse F 120 erfüllt. Diese Zertifizierung bedeutet, dass die Befestigung im Brandfall für mindestens 120 Minuten ihre Funktion aufrechterhält. Wichtig ist dabei die Verwendung als Mehrfachbefestigung von nichttragenden Systemen in gerissenem Beton, wie im Prüfbericht ausgewiesen. Für sicherheitsrelevante Installationen in öffentlichen Gebäuden, Schulen, Krankenhäusern oder Gewerbeobjekten ist dieser Brandschutz-Standard oft vorgeschrieben. Durch über 50 Jahre Erfahrung wissen wir, wie wichtig zertifizierte Qualitätsstandards für Ihre Projekte sind.
.webp)
Montage des Nageldübels
Vorbereitung und Werkzeugbedarf
Vor der Montage unseres Nageldübels benötigen Sie nur wenige Werkzeuge:
- Einen Bohrer mit 6 mm Durchmesser
- Einen Hammer (ca. 500g) oder ein spezielles Setzwerkzeug
- Gegebenenfalls einen Staubsauger zur Bohrlochreinigung.
Bei SMK Meister empfehlen wir, die Bohrlochtiefe entsprechend der Anbauteildicke zu berechnen: Sie beträgt 48 mm minus der Dicke Ihres Anbauteils. Markieren Sie die Bohrtiefe am Bohrer mit Klebeband, um ein zu tiefes Bohren zu vermeiden. Stellen Sie sicher, dass das Anbauteil ein Durchgangsloch von maximal 7,5 mm Durchmesser aufweist.
Durchführung der Montage
Die Montage unseres Schlagdübels erfolgt in wenigen Schritten: Bohren Sie zunächst ein 6 mm Loch in die vorgesehene Stelle der Decke. Reinigen Sie das Bohrloch gründlich von Bohrstaub. Nun kommt die Besonderheit dieses Nageldübels zum Tragen: Stecken Sie den Dübel durch das Anbauteil und führen Sie beides zusammen ins Bohrloch ein. Der Nageldübel hält sich selbstständig – Ihre Hände bleiben frei! Durch über 50 Jahre Erfahrung haben wir diesen Mechanismus perfektioniert. Schlagen Sie den Dübel nun mit einem Hammer oder Setzwerkzeug plan ein, bis der Kopf auf dem Anbauteil aufliegt. Der große Kopf bietet eine sichere Aufschlagfläche.
Nachbereitung und Prüfung
Nach dem Einschlagen ist der Nageldübel sofort belastbar. Bei SMK Meister empfehlen wir dennoch eine kurze Sichtprüfung: Der Dübel-Kopf sollte plan auf dem Anbauteil aufliegen. Durch den integrierten Nachspreizkeil mit Spange ist eine dauerhafte Verankerung gewährleistet. Bei größeren Projekten mit mehreren Befestigungspunkten sollten Sie die vorgeschriebenen Mindestabstände einhalten: 200 mm zwischen den einzelnen Dübeln und 100 mm zum Bauteilrand. Dies garantiert die volle Tragkraft jedes einzelnen Nageldübels.
Was uns ausmacht
ISO-Zertifizierung
Qualität ist bei uns kein Versprechen, sondern ein nachgewiesener Standard. Unsere ISO-Zertifizierung belegt, dass wir in allen Fertigungsbereichen – von der Blechbearbeitung bis zur Befestigungstechnik – höchste Qualitätsanforderungen konsequent einhalten.
Zuverlässigkeit und Termintreue
Auf uns können Sie sich verlassen – nicht nur bei der Qualität, sondern auch beim Termin. Seit über 50 Jahren wissen unsere Kunden: Was wir zusagen, halten wir. Pünktliche Lieferung ist für uns kein Bonus, sondern selbstverständlicher Teil unserer Leistung.
Hochflexible Unternehmensstruktur
Als familiengeführtes Unternehmen reagieren wir schnell und unbürokratisch auf Ihre Anforderungen. Kurze Entscheidungswege und ein eingespieltes Team ermöglichen es uns, auch kurzfristige Aufträge, Sonderlösungen und wechselnde Anforderungen zuverlässig umzusetzen.
Innovationen in der Befestigungstechnik
Unser Produktportfolio in der Befestigungstechnik wächst stetig – getrieben von echten Anforderungen aus der Praxis. Ob Kippdübel, Schwerlast-Klappdübel Big M oder Balkonfix: Viele unserer Produkte entstanden in enger Zusammenarbeit mit Kunden und sind das Ergebnis jahrzehntelanger Entwicklungsarbeit.
Zugelassene und geprüfte Produkte
Unsere Befestigungslösungen sind nicht nur erprobt, sondern offiziell zugelassen und geprüft. Damit erhalten Sie Produkte, auf die Sie in sicherheitsrelevanten Anwendungen – etwa in der Bau- und Fassadentechnik – blind vertrauen können.
Offen für individuelle Kundenprojekte
Standardlösungen sind ein guter Anfang – aber nicht immer die beste Antwort. Wir nehmen uns die Zeit, Ihre spezifischen Anforderungen zu verstehen, und entwickeln gemeinsam mit Ihnen maßgeschneiderte Lösungen in der Blech- und Befestigungstechnik.
FAQ - Häufige Fragen zum Nageldübel
Für welche Untergründe ist der Nageldübel zugelassen?
Unser Nageldübel sind für Beton der Festigkeitsklasse C20/25 bis C50/60 zugelassen.
Welche Lasten kann der MND 6 in Beton tragen?
Die zulässige Last unseres Nageldübels beträgt 1,43 kN in Beton. Diese Angabe gilt für die Mehrfachbefestigung nichttragender Systeme. Durch über 50 Jahre Erfahrung garantieren wir, dass bei Einhaltung der Montagevorschriften und Mindestabstände diese Tragkraft dauerhaft gewährleistet ist.
Benötige ich ein spezielles Setzwerkzeug für die Montage?
Nein, für die Montage unseres Schlagdübels genügt ein handelsüblicher Hammer mit etwa 500 g Gewicht. Der große Kopf des Nageldübels bietet eine breite Aufschlagfläche, die ein Abrutschen verhindert. Alternativ können Sie auch ein Setzwerkzeug verwenden, was die Montage erleichtert und beschnleunigt. Bei SMK Meister bieten wir Ihnen beide Varianten an.
Ist der Nageldübel wieder lösbar bzw. demontierbar?
Der MND 6/45 ist als permanente Befestigung konzipiert. Durch den Spreizkeil und die Spange erfolgt eine formschlüssige Verankerung im Bohrloch. Eine zerstörungsfreie Demontage ist nicht vorgesehen. Bei temporären Befestigungen empfehlen wir andere Dübelsysteme aus unserem umfangreichen Sortiment.
Was ist der Unterschied zwischen verzinkt und Edelstahl A4?
Die Standardausführung unseres Nageldübels ist galvanisch verzinkt und bietet guten Korrosionsschutz für normale Innenraum-Anwendungen. Unser Experten-Team empfiehlt die Edelstahl A4-Variante für feuchte Umgebungen, aggressive Atmosphären oder wenn höchste Korrosionsbeständigkeit gefordert ist. Für extreme Bedingungen steht auch der Werkstoff 1.4529 zur Verfügung.
Gilt die Zulassung auch für gerissenen Beton?
Ja, bei SMK Meister garantieren wir Ihnen, dass unser Nageldübel MND 6/45 als Mehrfachbefestigung für nichtragende Systeme auch in gerissenem Beton zugelassen ist. Dies ist im Prüfbericht dokumentiert und macht den Schlagdübel besonders wertvoll für Sanierungsprojekte im Altbau, wo Rissbildung im Beton häufig vorkommt.
